১ চ্যানেল এইচএফ রোটারি স্লিপ রিং, ১৫০০W পিক পাওয়ার এবং ১৮ GHz ফ্রিকোয়েন্সি রেঞ্জ সহ

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম JINPAT
সাক্ষ্যদান ISO/CE/RoHS/UL
মডেল নম্বার LPHF-01A
ন্যূনতম চাহিদার পরিমাণ 10PCS
মূল্য negotiable
প্যাকেজিং বিবরণ স্ট্যান্ডার্ড/অন অনুরোধ
ডেলিভারি সময় 2 সপ্তাহ ARO
পরিশোধের শর্ত টিটি/সিসি/পেপ্যাল
যোগানের ক্ষমতা 50K ইউনিট/সপ্তাহ
পণ্যের বিবরণ
চ্যানেল নম্বর 1 ফ্রিকোয়েন্সি পরিসীমা DC থেকে 18GHz
সর্বোচ্চ শক্তি, সর্বোচ্চ 1500W
বিশেষভাবে তুলে ধরা

ঘূর্ণায়মান স্লিপ রিং

,

বোর স্লিপ রিং এর মাধ্যমে ক্ষুদ্রাকৃতি

,

1 চ্যানেল এইচএফ রোটারি স্লিপ রিং
পণ্যের বর্ণনা
1 চ্যানেল এইচএফ রোটারি স্লিপ রিং 1500W 18 GHz
আরএফ রোটারি স্লিপ রিং বর্ণনা
আরএফ রোটারি জয়েন্টগুলি ক্রমাগত ঘূর্ণায়মান ডিভাইসগুলির জন্য ডিজাইন করা হয়েছে, যা স্থির উপাদান থেকে ঘূর্ণায়মান উপাদানগুলিতে উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-গতির সংকেত প্রেরণ করে। এই স্লিপ রিংগুলিতে বিভিন্ন ডিভাইসে সহজে সমন্বিত করার জন্য একটি কমপ্যাক্ট কাঠামো রয়েছে, নির্ভরযোগ্য কর্মক্ষমতা এবং চমৎকার শিল্ডিং কার্যকারিতা সহ।
আরএফ কোক্সিয়াল সংযোগকারীগুলি ফিল্টারিং, ফেজ-মডুলেশন, ফ্রিকোয়েন্সি মিশ্রণ, অ্যাটেনিউয়েশন এবং সনাক্তকরণ সহ অতিরিক্ত সংকেত প্রক্রিয়াকরণ ক্ষমতা প্রদান করে। কম VSWR এবং ন্যূনতম সংকেত হ্রাসের সাথে, এই উপাদানগুলি অস্ত্র সিস্টেম এবং নির্ভুলতা পরিমাপ যন্ত্রগুলির চাহিদা পূরণ করে।
প্রযুক্তিগত বৈশিষ্ট্য
চ্যানেল 1
ফ্রিকোয়েন্সি পরিসীমা ডিসি থেকে 18GHz
VSWR, সর্বোচ্চ 1.20@ 0 থেকে 6GHz; 1.25@ 6 থেকে 12GHz; 1.35@ 12 থেকে 18 GHz
VSWR পরিবর্তন 0.03
সন্নিবেশ ক্ষতি 0.25 dB@ 0 থেকে 6GHz; 0.35dB@6 থেকে 12GHz; 0.50dB @12 থেকে 18GHz
সন্নিবেশ ক্ষতি পরিবর্তন 0.04dB
ফেজ, সর্বোচ্চ 1°
পিক পাওয়ার, সর্বোচ্চ 1500W
গড় পাওয়ার, সর্বোচ্চ 200W@1 GHz; 30W@18GHz
কাজের গতি, সর্বোচ্চ 100 RPM
সংযোগকারীর প্রকার SMA মহিলা (50Ω)
যোগাযোগের উপাদান বেরিলিয়াম কপার
সংযোগকারীর উপাদান স্টেইনলেস স্টীল
শেষ পৃষ্ঠের অক্ষীয় লোড, সর্বোচ্চ ±2N
শেষ পৃষ্ঠের রেডিয়াল লোড, সর্বোচ্চ ±2N
শুরুর টর্ক 0.5Ncm, সর্বোচ্চ
কাজের টর্ক 1Ncm, সর্বোচ্চ
ওজন 10g
কাজের তাপমাত্রা -40~+70℃
আর্দ্রতা 85%
সুরক্ষার গ্রেড IP40
জীবনকাল 0.5 মিলিয়ন আবর্তন
আউটলাইন অঙ্কন
১ চ্যানেল এইচএফ রোটারি স্লিপ রিং, ১৫০০W পিক পাওয়ার এবং ১৮ GHz ফ্রিকোয়েন্সি রেঞ্জ সহ 0
আউটলাইন অঙ্কন - LPHF-01A

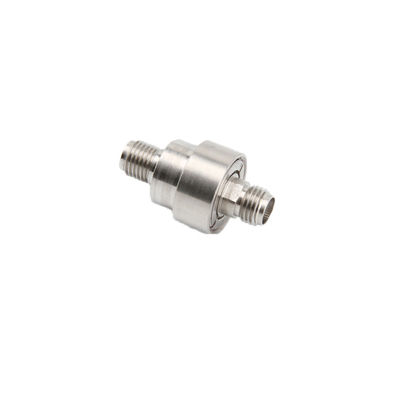

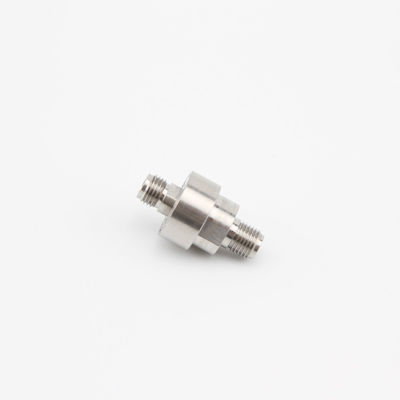

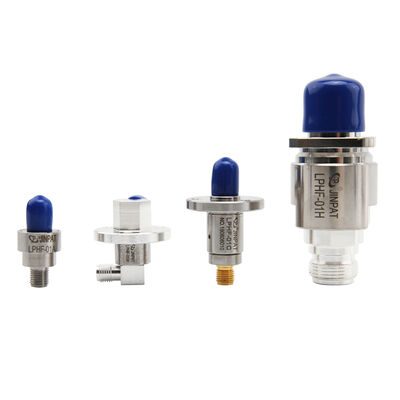

পণ্য প্রদর্শন
১ চ্যানেল এইচএফ রোটারি স্লিপ রিং, ১৫০০W পিক পাওয়ার এবং ১৮ GHz ফ্রিকোয়েন্সি রেঞ্জ সহ 1
পণ্য প্রদর্শন - LPHF-01A
