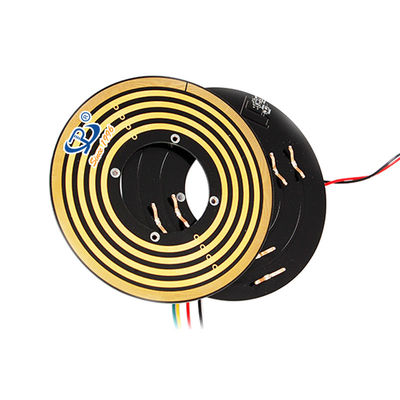

40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine

  • 40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম JINPAT
সাক্ষ্যদান ISO/CE/RoHS/UL
মডেল নম্বার LPKS040-0501
ন্যূনতম চাহিদার পরিমাণ 10PCS
মূল্য negotiable

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
সার্কিট 5 সার্কিট ভোল্টেজ রেটিং 24 ভি
বর্তমান রেটিং সার্কিট প্রতি 1A যোগাযোগের উপাদান মূল্যবান ধাতু
কাজের গতি 0~150rpm ভিতরের ব্যাস Φ40 মিমি
ডাইলেট্রিক শক্তি ≥300V@50Hz আবাসন উপাদান এফআর -4
নিরোধক প্রতিরোধ 100MΩ@100VDC তারের দৈর্ঘ্য স্টেটর ওয়্যার: 300 মিমি রটার ওয়্যার: 300 মিমি
অপারেটিং তাপমাত্রা -20 ° C ~+60 ° C। আর্দ্রতা ≤60% RH
ঘূর্ণন গতি উচ্চ ইনস্টলেশন পদ্ধতি পিসিবি বোর্ড ফ্ল্যাঞ্জে স্থির
পুরুত্ব 6 মিমি
বিশেষভাবে তুলে ধরা

40 mm Inner Diameter Pancake Slip Ring

,

5 Circuits Flat Slip Ring

,

24V Voltage Rating LPK Series Slip Ring
পণ্যের বর্ণনা
ID 40 mm 5 Circuits Flat Slip Ring with Optional Voltage for Coiling Machine
Product Overview

The LPK series pancake slip rings by JINPAT feature an ultra-thin 6mm design, specifically engineered for rotation systems with limited vertical installation space. The central hole design with surrounding copper ring and brush contact maximizes space efficiency.

Key Features
  • High rotating speed capability
  • Reliable contact with lightweight construction
  • Exceptionally low physical noise operation
  • Continuous 360° rotation for power and signal transmission
  • Stable connection without interference or drops
Product Advantages
  • Pre-configured photoelectric encoder option
  • Available with solid or hollow shaft configurations
  • Fast delivery times
  • Custom engineering solutions available
Technical Specifications
Electrical Specifications Mechanical Specifications
Circuits 5 circuits × 1A Working Speed 0-150 rpm
Working Voltage 24V Contact Material Nobel Metal
Dielectric Strength ≥300V@50Hz Housing Material FR-4
Insulation 100MΩ@100VDC Wire Length Stator/Rotor: 300mm each
Environmental Specifications Additional Information
Temperature Range -20°C to +60°C Installation Method PCB board mounts to customer's flange
Humidity ≤60% RH Inner Diameter Φ40mm
Industrial Applications
  • Packaging and wrapping machinery
  • Semiconductor handling systems
  • Industrial automation equipment
  • Exhibit display machinery
  • Medical diagnostic equipment
  • Rotary index tables
  • Process control systems
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 0
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 1
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 2
40 mm Inner Diameter 5 Circuits 24V Voltage Rating Pancake Slip Ring for Coiling Machine 3
